小米米家充气宝1s 又是汽车车载充气泵也是便携自行电动轮胎也是打气筒 应用非常广泛，

既然这东西这么火，那么就想问，这个电池保护芯片是什么呢？

第一次看到这个产品是在老罗的直播上，当时就“一见钟情”，好奇这种便携式的充气宝硬件电路方案到底是怎样子的？所以当时就准备抢一个拆解看看，结果呢？秒售罄，开什么玩笑，又不是充气宝宝，有那么大的需求量吗？时隔那么久，终于拿到现货，懒得体验直接拆了这个“装逼”的玩意。

拆解完的主要部件我分为 3 大块：

• 红色：电机带动轴承做活塞运动机械装置
• 黄色：锂电池充放电保护以及电机驱动电路
• 绿色：带 LED 显示的主控制板电路

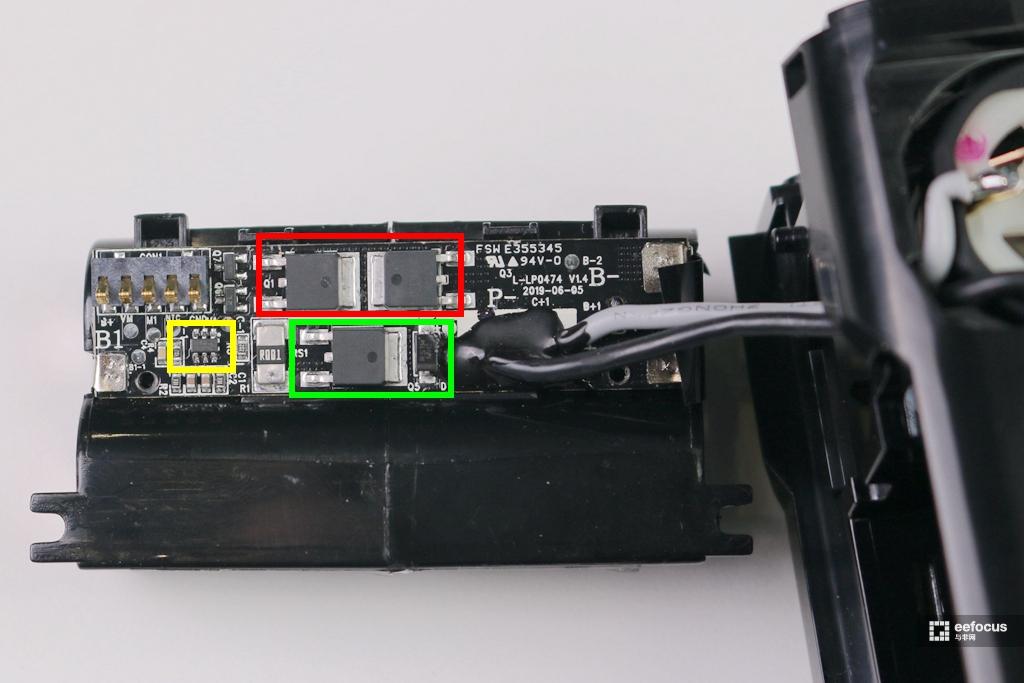

• 黄色：中国台湾宏康锂电池保护 IC，型号为 HY2120-AB
• 红色：新功率 N 沟道 MOSFET，型号为 NCE30H10K
• 绿色：新功率 N 沟道 MOSFET（左），二极管（右）

这个小板上 3 颗 MOS 管都是新功率的 NCE30H10K，绿色部分与二极管（续流作用，用于应对 MOS 管关断时电机内部线圈产生的高压，很典型的保护电路）在一起的是用于控制电机开关的。电机是 2 根信号线的有刷电机，6V 供电。

 红色部分这两颗 MOS 管是用于黄色部分电池保护 IC HY2120-AB 充放电控制的。

米家充气宝主要器件的 BOM 表如下：

总结

从拆解来看，米家充气宝的结构设计还是比较值得肯定的，尤其很多细微的地方和功能设计的搭配相当人性化。比如拔出充气管即开机；充气宝内置模式中设置了自行车，摩托车，汽车和球类这 4 种比较常用的充气模式，并且设定了相应的标准胎压值，充满即停，这种结合了数字胎压检测和自动科学充气的方式正在革新传统习惯，相当时髦，

 当然啦，这个充气宝的缺点也是有的，一是精致小巧的外观加上内置锂电池的设计注定了它不可能无时限的充气，所以其实它并不适合从无到有的那种充气场景，而比较适合的是补气的场景
