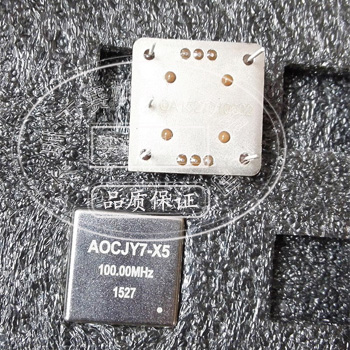

OCXO振荡器AOCJY7TQ-X-100.000MHZ-5

1. 产品概述

• 制造商：Abracon LLC

• 类型：恒温晶体振荡器（OCXO，Oven-Controlled Crystal Oscillator）

• 频率：100 MHz

• 输出信号：正弦波（SNWV）

• 频率稳定性：±50 ppb（全工作温度范围内）

• 工作温度范围：-40°C 至 +70°C

• 供电电压：12V

• 封装：5-SIP（直插式安装）

• 尺寸：25.50mm（长）× 25.00mm（宽）× 12.70mm（高）

• 相位噪声性能：

  • -155 dBc/Hz @ 1 kHz 偏移

  • -170 dBc/Hz @ 10 kHz 偏移

  • RMS 抖动：20 fs（典型值），40 fs（最大值）

2. 主要功能与特点

1. 超低相位噪声：适用于高精度定时应用。

2. 高频率稳定性：即使在温度变化环境下仍能保持高精度。

3. 正弦波输出：适用于射频（RF）和通信系统，提供纯净信号。

4. 直插式封装（5-SIP）：坚固设计，适合PCB稳定安装。

5. 宽温工作范围（-40°C 至 +70°C）：适用于工业和军用环境。

3. 典型应用

• 雷达与军用电子设备：提供高稳定时钟信号。

• 测试与测量仪器：作为精密频率基准。

• 通信与网络设备（如基站、GPS、同步系统）。

• 航空航天与航电设备：适用于严苛环境。

• 医疗与科研仪器：低抖动时钟需求场景。
