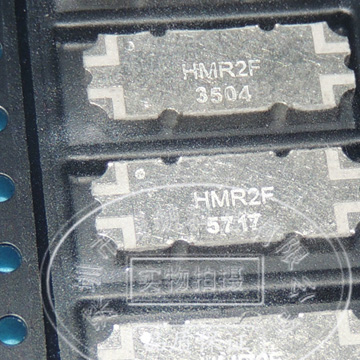

90 度混合耦合器HMR2F

EMC Technology & Florida RF Labs 联合开发的 HMR2F 射频模块

1. 信号分配与合成

• 功率分路：将输入信号均匀分配到两个输出端口（典型为 3dB 耦合，即每个输出端口获得约 50% 的输入功率）。
• 相位控制：实现两路信号间 90 度相位差，适用于需要正交信号的场景（如正交调制 / 解调、极化分离等）。
• 反射信号监测：通过耦合端口提取部分反射功率，用于驻波比（VSWR）测量或信号完整性监测。

2. 高频性能特性

• 宽频带覆盖：根据同类产品（如 HMQ 系列）推测，HMR2F 可能支持 2.7–3.2 GHz 频段（具体以官方规格书为准），适用于 C 波段或特定通信频段2。
• 低插入损耗：典型插入损耗 ≤0.14 dB（参考 HMQ 系列参数），确保信号传输效率。
• 高隔离度：端口间隔离度 ≥20 dB，减少信号串扰，提升系统稳定性。

3. 可靠性设计

• 宽温工作范围：支持 -55°C 至 +85°C 的极端温度环境，适用于工业、航空航天等严苛场景3。
• 高功率处理能力：可承受 200–250 W 的峰值功率（参考同类产品 HMQ 系列），适用于高功率发射系统。
• 抗干扰与稳定性：采用不锈钢或镀镍外壳，配合低介电材料（如聚四氟乙烯），降低电磁泄漏与信号失真。

二、典型应用场景

1. 无线通信基础设施

• 基站与中继系统：
  • 在 5G 基站中用于 MIMO 信号合成与分配，通过 90 度相位差实现空间分集，提升频谱效率。
  • 作为 功率监测耦合器，实时检测发射链路的反射功率，防止功率放大器（PA）损坏。
• 卫星通信：
  • 在地球站或卫星终端中，用于 Ka 波段或 Q 波段信号的正交调制，支持高吞吐量数据传输（如星链组网）7。
  • 配合双工器实现收发信号分离，减少路径干扰。

2. 雷达与探测系统

• 军用 / 民用雷达：
  • 在相控阵雷达中，作为 移相器与功率分配网络 的核心组件，生成多波束信号。
  • 通过 90 度相位差实现 线性调频信号（LFM）的正交下变频，便于后续数字信号处理。
• 汽车雷达：
  • 在 77/79 GHz 毫米波雷达中，用于 发射信号分路与接收信号合成，支持多目标检测与成像。

3. 测试与测量设备

• 射频测试平台：
  • 作为 矢量网络分析仪（VNA）的校准件，提供精确的功率分配与相位参考。
  • 在信号发生器或频谱分析仪中，用于 信号耦合与监测，确保测试精度。
• 实验室与研发：
  • 支持 宽带信号分析（如 OFDM、DVB），通过耦合器提取部分信号进行实时频谱监测6。

4. 工业与航空航天

• 工业物联网（IIoT）：
  • 在高温、高湿或强电磁环境中，用于 传感器信号的射频传输与调理，确保数据可靠性。
• 航空电子设备：
  • 集成于飞行器通信系统（如甚高频电台、卫星电话），实现 多频段信号的高效分配与隔离。

三、技术参数与选型建议

1. 关键参数（基于同类产品推断）

2. 选型注意事项

• 频段匹配：需与系统工作频段（如 2.4 GHz Wi-Fi、5.8 GHz ISM）严格匹配，避免信号衰减。
• 功率需求：若系统发射功率超过 200 W，建议选择更高功率型号（如 Florida RF Labs 的 HybriX® 系列）2。
• 封装与接口：支持 SMA、3.5 mm 或 2.9 mm 同轴接口，需与系统电缆或设备兼容1。
• 替代型号：若 HMR2F 已停产（如 datasheets360 显示状态为 discontinued），可考虑 Florida RF Labs 的 HMX 或 HMQ 系列 作为替代方案
